PPTP (Mikrotik to Mikrotik)

Virtual Private Network (VPN)

             VPN dalah sebuah jaringan komputer dimana koneksi antar perangkatnya (node) memanfaatkan jaringan public sehingga yang diperlukan hanyalah koneksi internet di masing-masing site. Ketika mengimplementasikan VPN, interkoneksi antar node akan memiliki jalur virtual khusus di atas jaringan public yang sifatnya independen. Metode ini biasanya digunakan untuk membuat komunikasi yang bersifat secure, seperti system ticketing online dengan database server terpusat.

Point to Point Tunnel Protocol (PPTP)
             Salah satu service yang biasa digunakan untuk membangun sebuah jaringan VPN adalah Point to Point Tunnel Protocol (PPTP). Sebuah koneksi PPTP terdiri dari Server dan Client. Mikrotik RouterOS bisa difungsikan baik sebagai server maupun client atau bahkan diaktifkan keduanya bersama dalam satu mesin yang sama. Feature ini sudah termasuk dalam package PPP sehingga anda perlu cek di menu system package apakah paket tersebut sudah ada di router atau belum. Fungsi PPTP Client juga sudah ada di hampir semua OS, sehingga kita bisa menggunakan Laptop/PC sebagai PPTP Client.
             Biasanya PPTP ini digunakan untuk jaringan yang sudah melewati multihop router (Routed Network). Jika anda ingin menggunakan PPTP pastikan di Router anda tidak ada rule yang melakukan blocking terhadap protocol TCP 1723 dan IP Protocol 47/GRE karena service PPTP menggunakan protocol tersebut.

Berikut ini adalah topologinya :

Router di Gedung A dan Router di Gedung B yang saling terhubung ke internet via ether 1 dan masing-masing PC pada jaringan lokal terhubung pada ether 2. Remote client juga terhubung ke internet. Disini kita akan melakukan konfigurasi yang dimana router digedung B, Jaringan Lokal B, dan Remote Client dapat mengakses Router A dan  Jaringan Lokal A.

Konfigurasi PPTP Server
Berdasarkan topologi diatas, Router A menjadi pusat link PPTP. Jadi kita harus mengaktivkan serta mensetting konfigurasi PPTP pada Router A.

Enable PPTP Server
Bertujuan untuk mengaktivkan PPTP Server.
Pertama, anda masuk ke menu PPP -> Interfaces -> PPTP Server

Secret
Kali ini, kita akan membuat Username dan Password yang bertujuan sebagai proses autentikasi client yang akan terhubung pada PPTP Server.

• Local Address adalah alamat ip yang akan terbentuk pada router A setelah PPTP terhubung.
• Remote Address adalah alamat ip yang akan diberikan kepada Client apabila sudah terhubung kepada PPTP Server.

Pertama, anda masuk ke menu PPP -> Secret -> Add

Sekarang, konfigurasi PPTP Server telah selesai. Selanjutnya, kita akan setting konfigurasi PPTP Client.

Client Router B
Tambahkan interfaces PPTP Client, Lalu pindah ke tab Dial Out,  Connect to IP Public Router A, Dan masukkan user and password yang telah kita buat pada PPTP Server tadi.

Catatan:Alamat ip 192.168.2.53 disini berfungsi sebagai ip public pada Router A. User and Password diatas adalah user & pass yang sudah kita buat tadi pada konfigurasi PPTP Server pada router A.
Setelah PPTP terhubung, maka pada kedua router akan muncul ip address baru pada kedua router dengan flag "D" yang ada pada interfaces PPTP sesuai dengan apa yang telah kita buat tadi. Berikut gambarnya:



Static RoutingSekarang VPN antar router sudah terbentuk, akan tetapi Jaringan Lokal A dan Jaringan Lokal B belum saling terkoneksi atau terhubung. Agar kedua jaringan lokal tersebut dapat saling terhubung, kita harus melakukan konfigurasi routing static pada kedua router tersebut.

Konfigurasi pada router A

[admin@RouterA] > ip route add dst-address=192.168.200.0/24 gateway=10.10.10.2

Konfigurasi pada router A

[admin@RouterB] > ip route add dst-address=192.168.100.0/24 gateway=10.10.10.1

Remote Client
Kali ini, kita akan menggunakan laptop sebagai remote clientnya. Seperti pada topologi sebelumnya, kita akan melakukan koneksi VPN ke Router A. Jadi, kita harus membuat secret baru pada PPTP Server di Router A untuk proses autentikasi pada remote client.

Secret

Selanjutnya, kita akan melakukan konfigurasi PPTP Client pada Laptop. Dan kali ini saya menggunakan sistem operasi windows sebagai clientnya. Untuk setting PPTP client pada setiap OS tentunya berbeda-beda dan anda dapat mencarinya disini.

Konfigurasi remote client pada Windows 7
Pastikan Laptop anda terhubung ke internet. Kemudian, masuk ke menu network and sharing center - Set up a new connection or network

Connect to a workspace

Use my Internet connection (VPN)

 Kali ini, anda akan diminta untuk memasukkan alamat ip yang akan dituju. Karna disini kita akan menuju ke Router A, jadi kita masukkan alamat ip seperti topologi sebelumnya. Lalu untuk destination name hanya digunakan untuk membuat nama interfaces VPN yang akan dibuat.

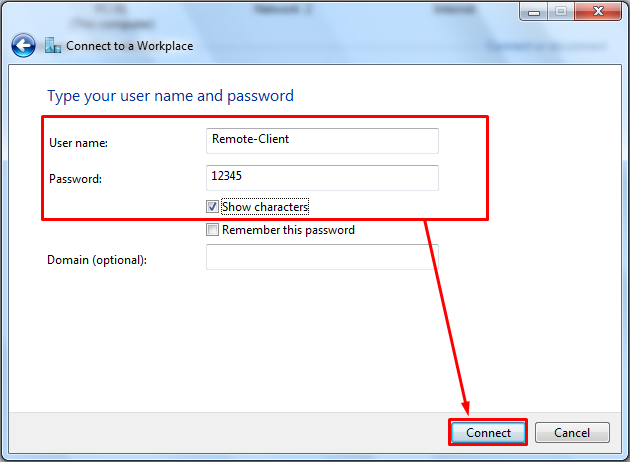

 Setelah itu, kita akan diminta untuk memasukkan username & password. Maka, anda masukkan user & pass yang sudah anda buat pada secret tadi. kemudian klik connet.
Tunggu hingga proses autentikasi selesai

Jika sudah terhubung, maka akan muncul interfaces baru dengan nama yang sudah kita buat tadi dengan alamat ip sesuai dengan secret yang kita buat tadi.
